作用

蝶式止回閥的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

結構特點

蝶式止回閥包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。本類閥門在管道中一般應當水平安裝。
止回閥根據其結構和安裝方式可分：
一、蝶式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多瓣式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
二、蝶式止回閥：依閥瓣工作形式分為兩種：1、閥瓣沿著閥體垂直中心線滑動的止回閥，蝶式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式??；2、閥瓣圍繞閥座內的銷軸旋轉的止回閥。蝶式止回閥結構簡單，只能安裝在水平管道上，密封性較差。
三、管道式止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
四、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。
此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。
五， 用途和性能規范：
本閥門用于工業管道上作阻止介質逆流的裝置。

安裝事項

止回閥的安裝應注意以下事頂：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上
一、 作用原理和結構說明：
本閥門在使用過程中，介質按圖示箭頭方向流動。
2，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
3，閥體及閥瓣的密封面采用不銹鋼堆焊。
4，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
二、保管、安裝和使用
蝶式止回閥
5.1本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
5.2安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
5.3安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
5.4本閥門安裝在水平管道上，閥蓋向上。
三、可能發生的故障、原因及消除辦法：
1，閥體和閥蓋連接處滲漏:
(1)螺母擰得不緊或松緊不均勻,可重新調整之。
(2)法蘭密封面上有損傷或積有污物，應進行修整密封面或清除污物。
(3)墊片損壞，應更換新墊片。
2，閥瓣與閥座密封面處滲漏
(1)密封面間夾有污物，可清洗干凈。
(2)密封面有損傷，重新研磨或重新堆焊及加工。

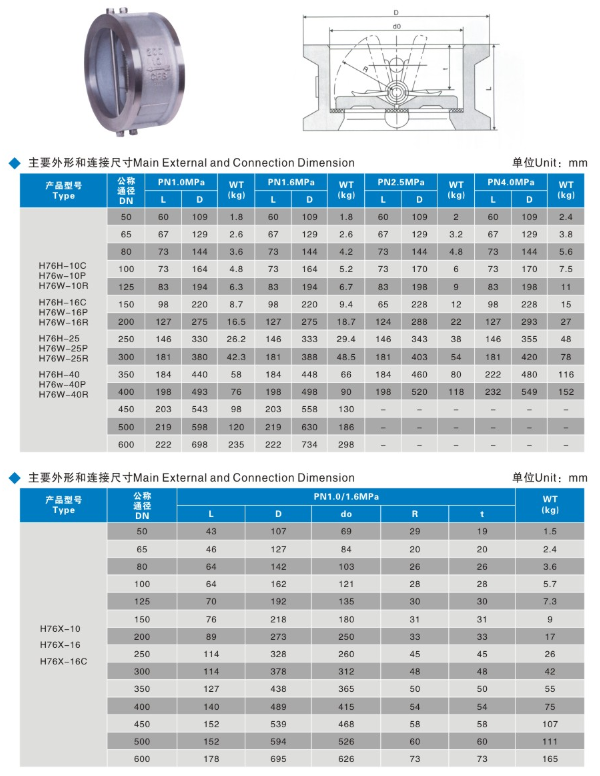

結構示意圖
