工作原理

伸縮蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動 來開啟、關閉和調節流體通道的一種閥門。伸縮蝶閥的蝶板安裝于管道的直徑方向。在伸縮蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則為全開狀態。

結構特點

伸縮蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。伸縮蝶閥處于完全開啟位置時，伸縮蝶閥厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。伸縮蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
伸縮蝶閥采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。 如果要求伸縮蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。伸縮蝶閥的結構原理尤其適合制作大口徑閥門。伸縮蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
常用的伸縮蝶閥有對夾式蝶閥、法蘭式蝶閥、對焊式蝶閥三種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間；法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上；對焊式蝶閥的兩端面與管道焊接連接。蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、密封件可更換，且密封可靠達到雙向密封。
6、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
7、該閥可設計成法蘭連接和對夾連接。
8、驅動方式可選擇手動、電動或氣動。

注意事項

1、組裝前檢查氣動蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸撞到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
4、安裝完畢后，對氣動蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察伸縮蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調小（把氣缸兩端行程調節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
5、得發在安裝前應保持干燥，不可露天存放
6、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物
7、伸縮蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
8、伸縮蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥專用法蘭，不得使用平焊法蘭。
9、確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免燙傷橡膠件。
10、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。
11、裝上所有的法蘭螺栓，并用手擰緊，將確認蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。
12、將閥門完全開啟，用扳手按照對角線次序?qū)⒙菟〝Q緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。

使用事項

一、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。
二、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。
三、因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。
高性能軟密封蝶閥，
其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。
閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。
采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。
當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。
因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥。

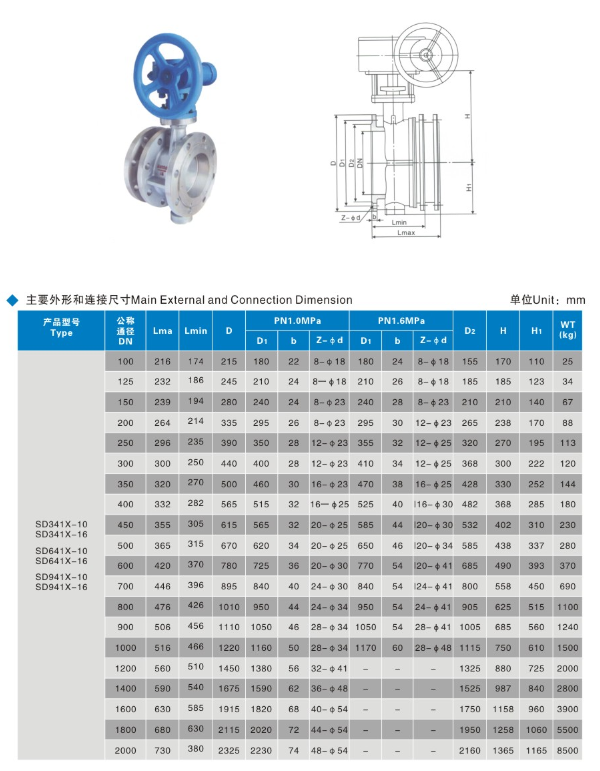

結構示意圖
