適用范圍

油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統,水封閘閥 :壓力是 PN16~PN160 ,150LB-900LB鋼制截止閥適用于壓力 1.6~25MPa/2.0-15.0MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等.材質通常有:鑄鋼WCB,.不銹鋼有CF8(M),CF3(M).鍛鋼有A105,F304(L),F316L等.

特點和用途

1、DS/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠

2、填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性

3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量

4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動、結構較復雜。

5、 產品結構簡單、緊湊合理、檢修方便、使用壽命長,

閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

設計和制造標準

設計與制造：GB12234,API6D,ANSI/ASME16.5

法蘭尺寸：GB9113　JB7490,API605,ANSI/ASME16.5

壓力溫度：JB/T74　GB9131,ASME B1 6.34

結構長度：GB/T12221,API6D

對焊連接尺寸：GB/T12224,ASME B1 6.25

檢驗與試驗：JB/T9092　GB13927,API6D,API598

主要性能規范

公稱壓力（MPa）

殼體強度試驗 1.0 1.6 2.5 4.0 6.4 10.0

密封試驗 1.5 2.4 3.8 6.0 9.6 15.0

上密封試驗 1.1 1.8 2.8 4.4 7.0 11.0

氣密封試驗 1.1 1.8 2.8 4.4 7.0 11.0

適用范圍

產品類型 適用溫度（℃） 適用介質

碳鋼型 ≤425 水、蒸汽、油品、非腐蝕性氣體

合金型 ≤540

主要零件材料

產品類型 零件名稱

閥體、閥蓋、支架閥桿 閘板、閥瓣、密封面 閥座密封面 閥桿螺母 填料

碳鋼型（C） WCB 1Cr13或2Cr13 Cr13型不銹鋼或硬質合金 不銹鋼 鋁青銅 柔性石墨

合金鋼（I） WCB Cr5Mol 20Cr1Mo1VA 鈷基合金硬質合金鋁青銅 柔性石墨

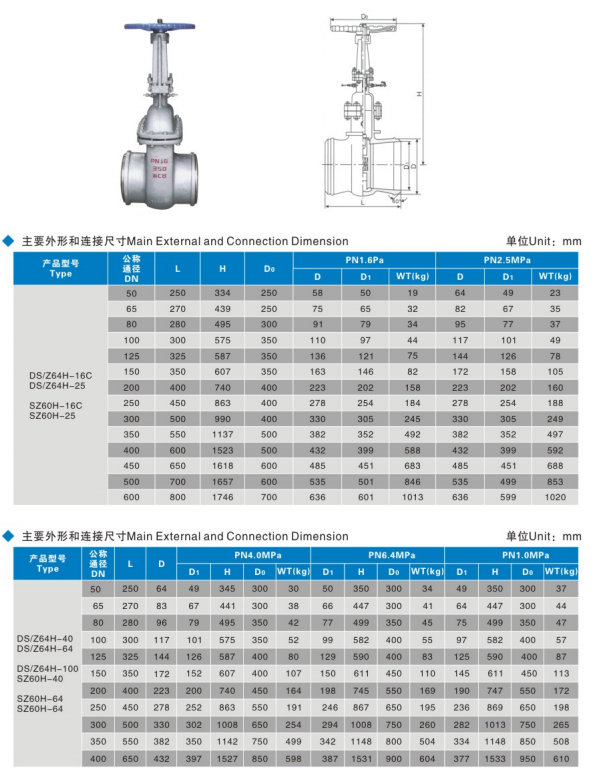

結構示意圖
