閥門結構

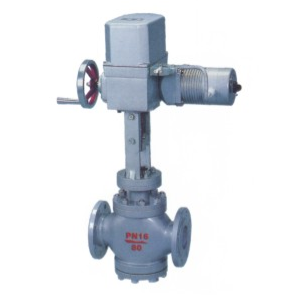

由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安裝構成電動調節閥。主要零件
零件材料：閥體、閥蓋、填料壓蓋、閥桿、閥瓣、密封圈、指示標、閥桿螺母、螺帽套材 料：灰鑄鐵、鑄鋼、不銹鋼、黃銅
工作原理
工作電源：DC24V,AC220V,AC380V等電壓等級。輸入控制信號：DC4-20MA或者DC1-5V。
反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）
通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。
新型電動調節閥執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
流量特性
電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經電動調節閥的相對流量與它的開度之間關系。電動調節閥的流量特性有：線性特性，等百分比特性及拋物線特性三種。
應用領域
電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。安裝
電動調節閥最適宜安裝為工作活塞上端在水平管線下部。溫度傳感器可安裝在任何位置，整個長度必須浸入到被控介質中。電動調節閥一般包括驅動器，接受驅動器信號（0-10V或4-20MA）來控制閥門進行調節，也可根據控制需要，組成智能化網絡控制系統，優化控制實現遠程監控。
電氣原理
動作原理：電機電源220VAC 或者380VAC，控制信號4~20mA，閥里面有控制器，控制器把電流信號轉換為步進電機的角行程信號，電機轉動，由齒輪，杠桿，或者齒輪加杠桿，帶動閥桿運作，實現直行程或角行程反饋：電機運行，通過齒輪運轉，由三接頭的滑動變阻器輸出閥門的定位信號，此外還有三根線的限位信號（全開，全閉。公共線）
優點
除高可靠、全功能、超輕型的特點外，電動調節閥還有如下好處：
⑴用電源既方便又節約，省去了建立氣源站的一系列費用；
⑵用“氣動閥+電氣閥門定位器+氣源”的復雜方式，它不只是增加了費用，反而帶來了可靠性的下降（環節越多，可靠性差的因素增加）；
⑶從經濟性上看，除省去氣源站的費用外，還省去電氣閥門定位器的費用：一臺好的進口的電氣閥門定位器，通常在5000～6000元以上，更好的在8000～10000的價位上，而這個價位基本上可購回上述高可靠的電子式執行機構；
⑷環節減少了，相應減少了維修工作量。
缺點
電動調節閥也不是沒有缺點：電機運行產生的內熱會導致熱保護，使調節閥停止工作；由于電機必須經過多級減速才能輸出力矩，所以運行速度還不是很快，在有些要求快速啟閉的場合還不適用，大力矩和高速，還是一個比較難以解決的矛盾；由于運動部件多，相對容易產生故障，尤其在調節頻繁的工況，容易產生電機熱保護、減速齒輪損壞、模塊可控硅燒毀等故障，在這種工況下，最好還是選用氣動調節閥比較適宜。

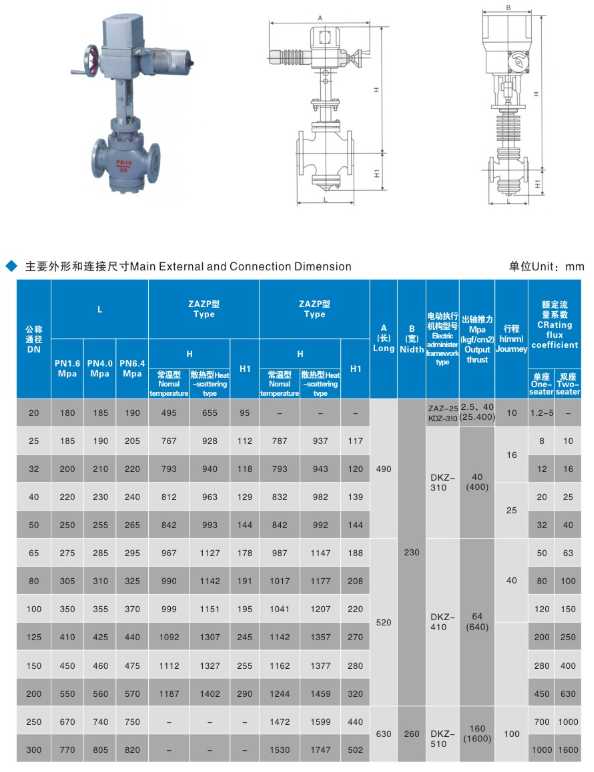

結構示意圖
